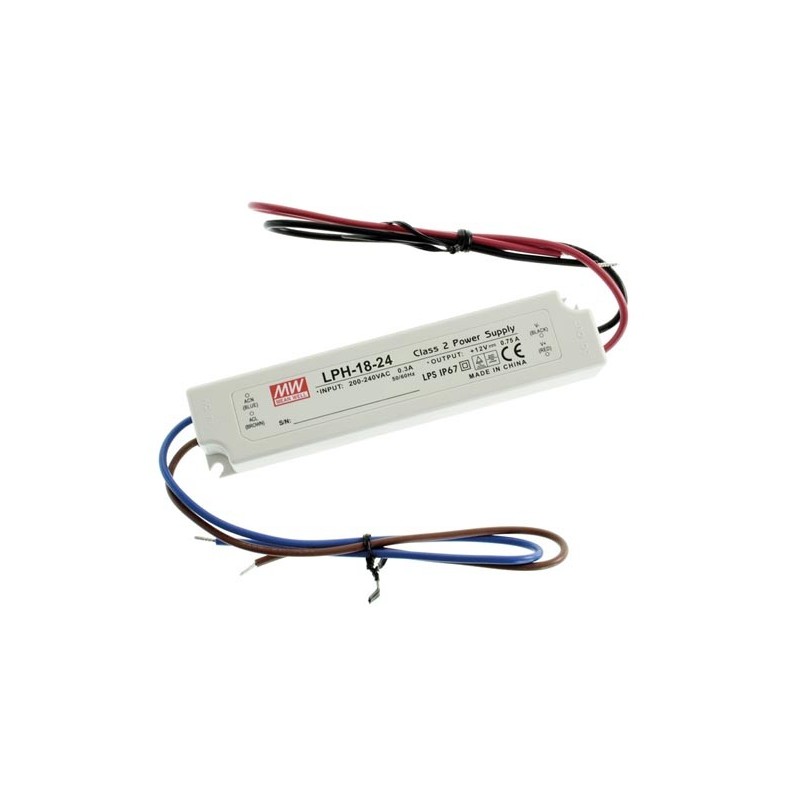

ALIMENTATION A DECOUPAGE - 1 SORTIE - 18 W -24 V

CARACTERISTIQUES :

• tension d'entrée: 180-264 VCA
• entrée CA universelle / plage complète
• complètement encapsulée, IP67
• Classe II (sans mise à la terre)
• conforme aux exigences LPS
• refroidissement: convection naturelle
• prétestée sur 100 % de la puissance
• économique / haute fiabilité
• convient à l'éclairage LED et journaux lumineux
• 2 ans de garantie
• protection court-circuit
• protection contre les surcharges
• protection contre les surtensions (255V)
• protection thermique (80°)
• indice de protection IP67

SPECIFICATIONS :

• sortie:
  • tension CC: 24 V
  • courant nominal: 0.75 A
  • plage de courant: 0-0.75 A
  • puissance nominale: 18 W
  • ondulation & bruit (max.): 150 mVp-p
  • tolérance de tension: ± 3.0 %
  • régulation de ligne: ± 1.0 %
  • régulation de charge: ± 2.0 %
  • temps de démarrage, de montée: 1500 ms, 30 ms / 230 VCA
  • temps de maintien (typ.): 50 ms / 230 VCA à charge maximale
• entrée:
  • plage de tension: 180-264 VCA 254-370 VCC
  • plage de fréquence: 47-63 Hz
  • rendement (typ.): 82 %
  • courant CA (typ.): 0.3 A / 230 VCA
  • courant d'appel (typ.): démarrage à froid 50 A (twidth = 155 µs mesuré à 50 % Ipeak) à 230 VCA
  • courant de fuite: 0.25 mA / 240 VCA
• protection:
  • surcharge:
    • puissance de sortie nominale de 105 %
    • type de protection: mode hiccup, rétablissement automatique du système une fois que la panne est résolue
  • surtension:
    • 27.6-32.4 V
    • type de protection: extinction de la tension de sortie, rétablissement automatique du système
  • surchauffe: mode hiccup, rétablissement automatique une fois que la température est abaissée
• environnement:
  • température de service: de -30 à 70 °C
  • humidité de service: 20 - 90 % RH sans condensation
  • stockage: de -40 à +80 °C, 10-95 % RH
  • coefficient thermique: ± 0.03 % / °C (0-50 °C)
  • vibration: 10-500 Hz, 2G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
• sécurité & EMC:
  • normes de sécurité: conforme aux normes IP67, TUV EN60950-1
  • tension d'isolation: entrée vers sortie : 3 kVCA
  • résistance d'isolement: entrée vers sortie : 100 Mohm / 500 VCC / 25 °C / 70 % RH
  • émission EMC: conforme aux normes EN55022 (CISPR22) Class B, EN61000-3-2 Class A (< ou = 80% de charge), EN61000-3-3
  • immunité EMC: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, niveau : industrie légère, critère A
• autres:
  • MTBF: min. 1200.6K h, MIL-HDBK-217F (25 °C)
  • dimensions (Lo x La x H): 140 x 30 x 22 mm
  • emballage: 0.175 kg - 70 pcs / 13.3 kg / 0.71 CUFT
• boîtier: aluminium
• connexion: fils
• indice IP: IP67
• température de stockage: -40°C ~ 80°C
• température de service: -25°C ~ 50°C
