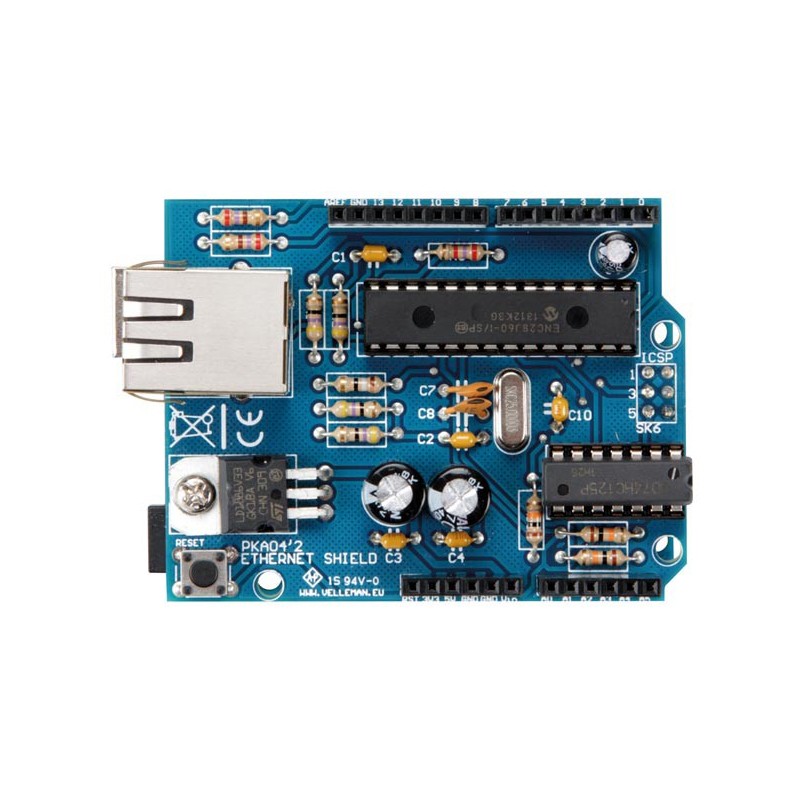

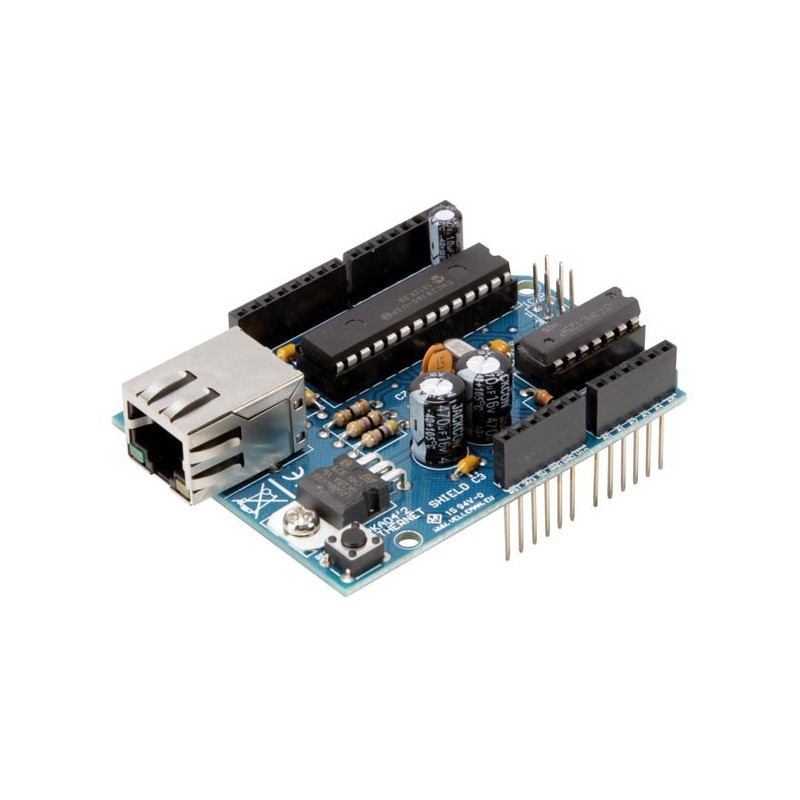

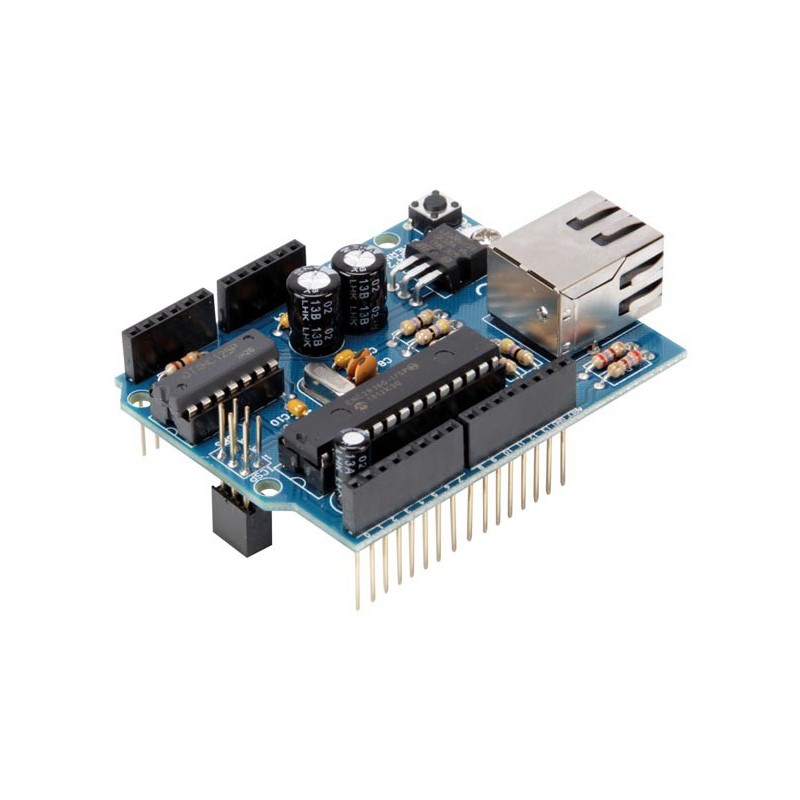

ETHERNET SHIELD POUR ARDUINO® WPSH04

Modèle WPSH04

• basé sur une puce ENC28J60 de Microchip
• séquence d'exemple et librairie à télécharger

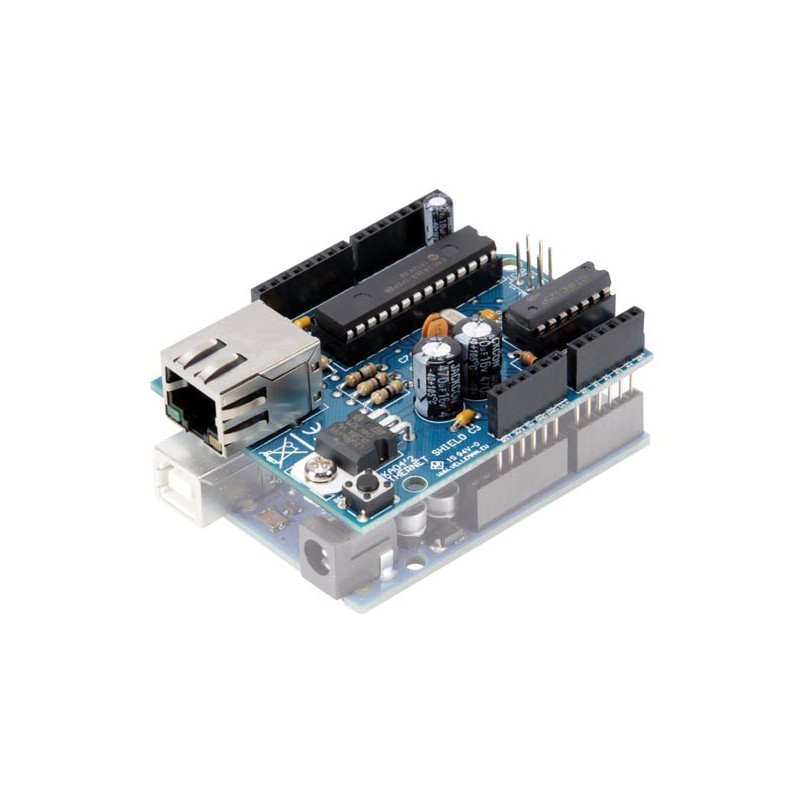

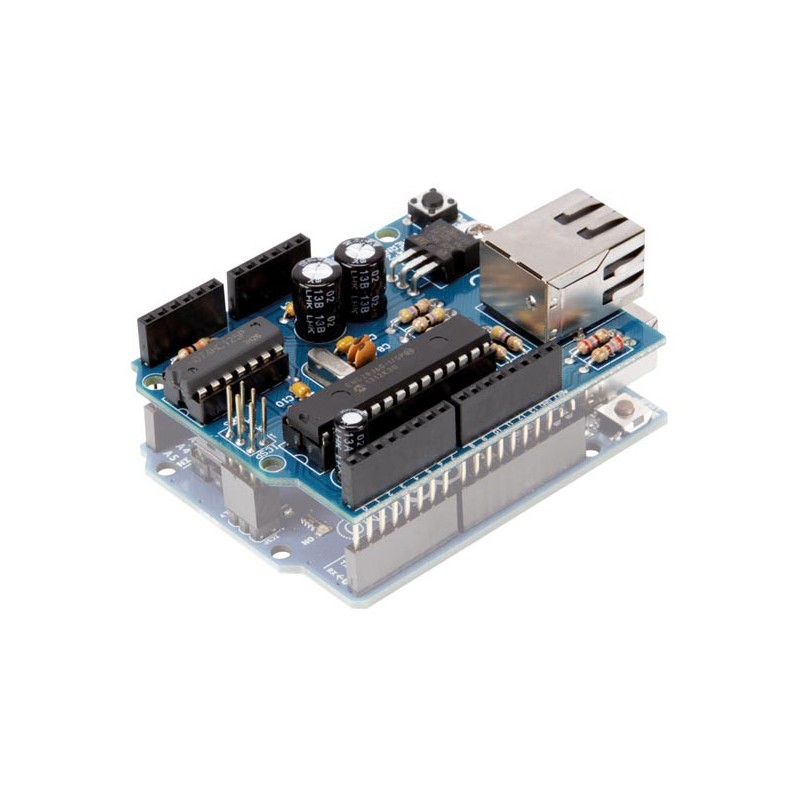

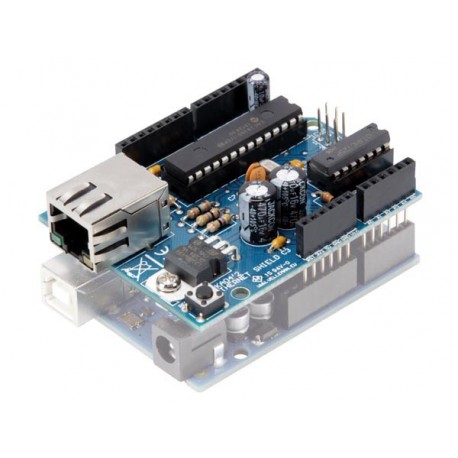

• empilable: il est possible d'empiler plusieurs shields
• grande communauté d'utilisateurs
• requiert 1 Arduino UNO™ (non incl.)

• vitesse de transfert: jusqu'à 10 Mbps
• contrôleur MAC intégré
• 8 kB Transmit / Receive Packet Dual Port Buffer
• le contrôleur MAC supporte les paquets Unicast, Multicast et Broadcast, est équipé de Pattern Matching programamble (max. 64 octets) dans un paquet sur un offset défini par l'utilisateur et une fonction d'activation programmable dans plusieurs formats de paquets (Magic Packet, Unicast, Multicast, Broadcast, paquet spécifique ou tous les paquets)
• utilise les broches 10 et 2 sur une carte Arduino UNO™. Utilise également le connecteur ICSP comme une connexion série avec le bouclier pour libérer les broches I/O.
• dimensions: 80 x 55 x 30 mm / 3.15 x 2.16 x 1.18"
