Oscilloscope et Logic Analyzer Shield pour Raspberry Pi WPSH206

Référence IKEKIT0115

État : Nouveau produit

Modèle WPSH206

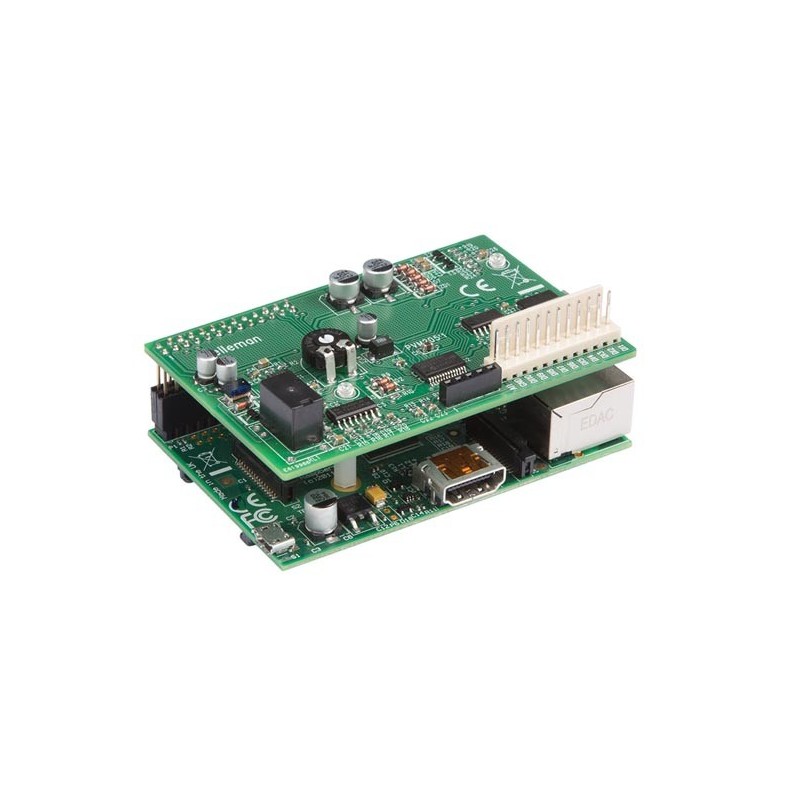

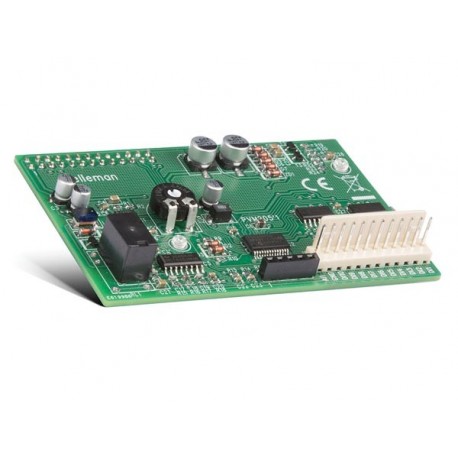

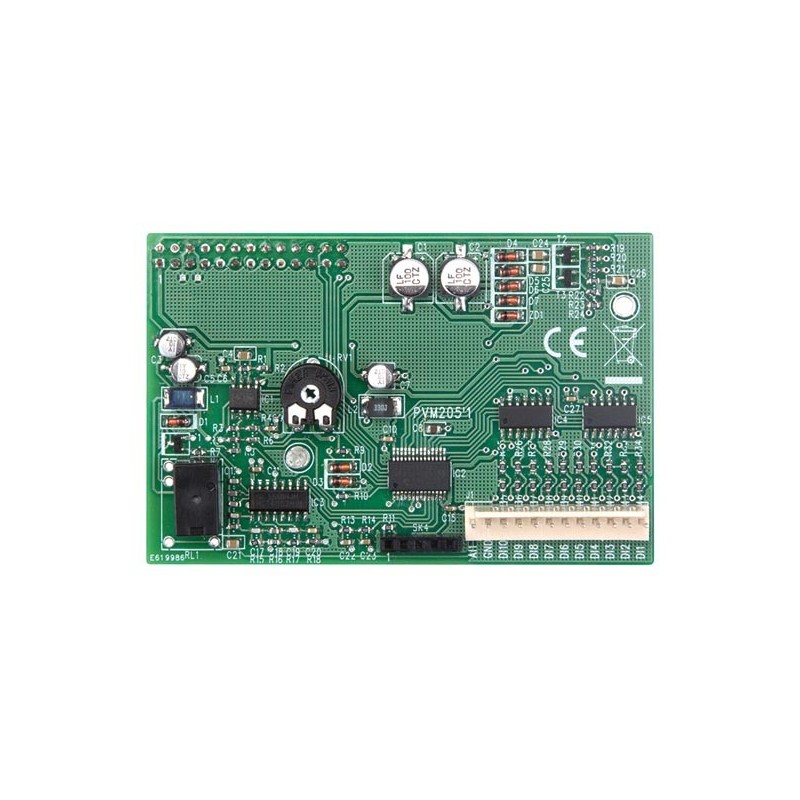

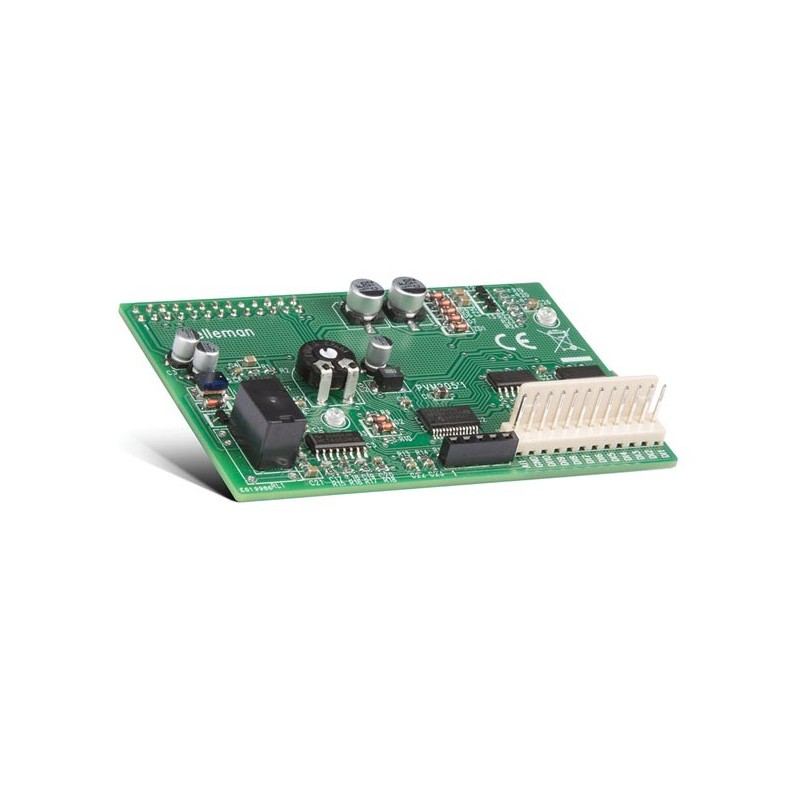

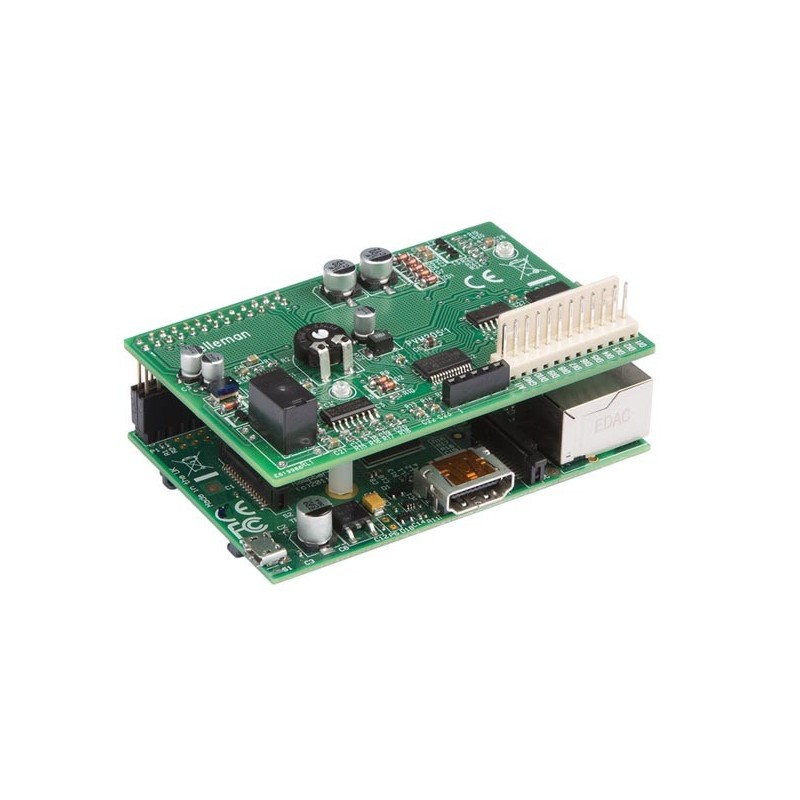

Vous avez un Raspberry Pi ? Ajoutez cette carte et vous aurez votre propre oscilloscope numérique à mémoire ! Toutes les caractéristiques d'un oscilloscope standard sont disponibles, ainsi que le code source pour vous permettre de développer votre propre application. En plus, vous aurez un analyseur logique à 10 canaux, l'instrument parfait pour le monitorage de signaux numériques.

Plus de détails

En achetant ce produit vous pouvez gagner jusqu'à 4 points de fidélité. Votre panier totalisera 4 points pouvant être transformé(s) en un bon de réduction de 0,60 €.

Imprimer

Fiche technique

Impédance d'entrée	100kohm // 20pF
Couplage d'entrée	CA+CC
Résolution ad	8 bits
Nombre de canaux	10
Tension d'entrée max.	5VCC
Mesures jusqu'à	100kHz
Durée d'enregistrement	10x800 échantillons
Modes de fonctionnement	Run, Single

En savoir plus

Modèle WPSH206

compatible avec: 32-Bit Raspbery Pi OS

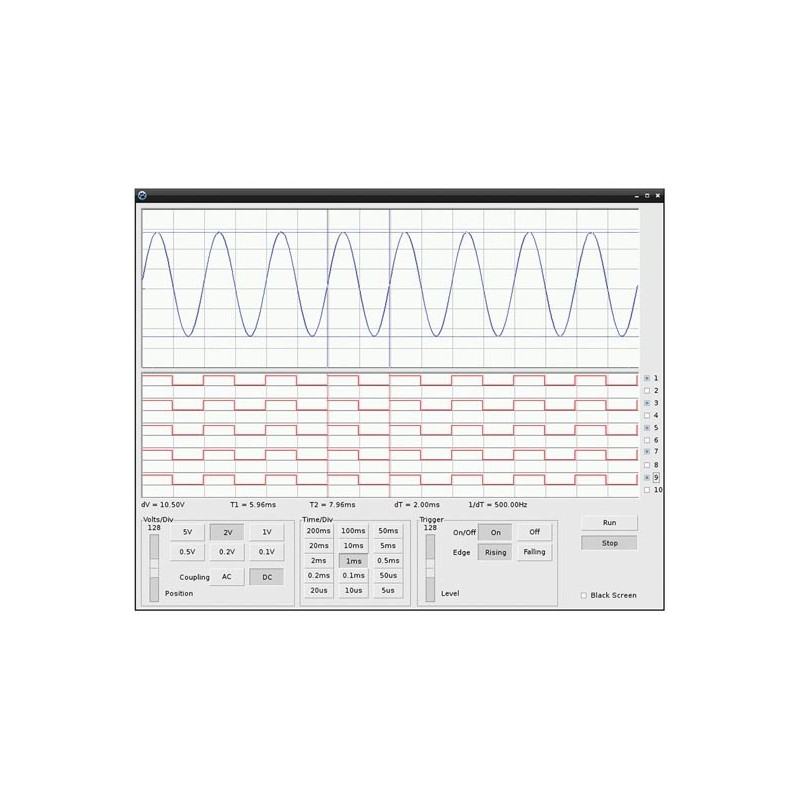

oscilloscope:
- fréquence d'échantillonnage max.: 1MS/s
- bande passante de l'amplificateur d'entrée: 200kHz (-3dB)
- mesures jusqu'à: 100kHz
- impédance d'entrée: 100kohm // 20pF
- tension d'entrée max.: 30Vp (CA + CC)
- couplage d'entrée: CA+CC
- résolution AD: 8 bits
- durée d'enregistrement: 800 échantillons
- modes de fonctionnement: Run, Single
- niveau de déclenchement réglable: en 254 étapes
- plage de la base de temps: en 15 étapes, de 5µs/division à 200ms/division
- plage de la sensibilité d'entrée: en 6 étapes, de 100mV/division à 5 V/division
- sensibilité d'entrée: résolution de l'afficheur de 3mV
- marqueurs pour le temps et la tension
- affichage de fréquence (via des marqueurs)
analyseur logique:
- nombre de canaux: 10
- durée d'enregistrement: 10x800 échantillons
- fréquence d'échantillonnage max.: 1MS/s
- tension d'entrée max.: 5VCC
