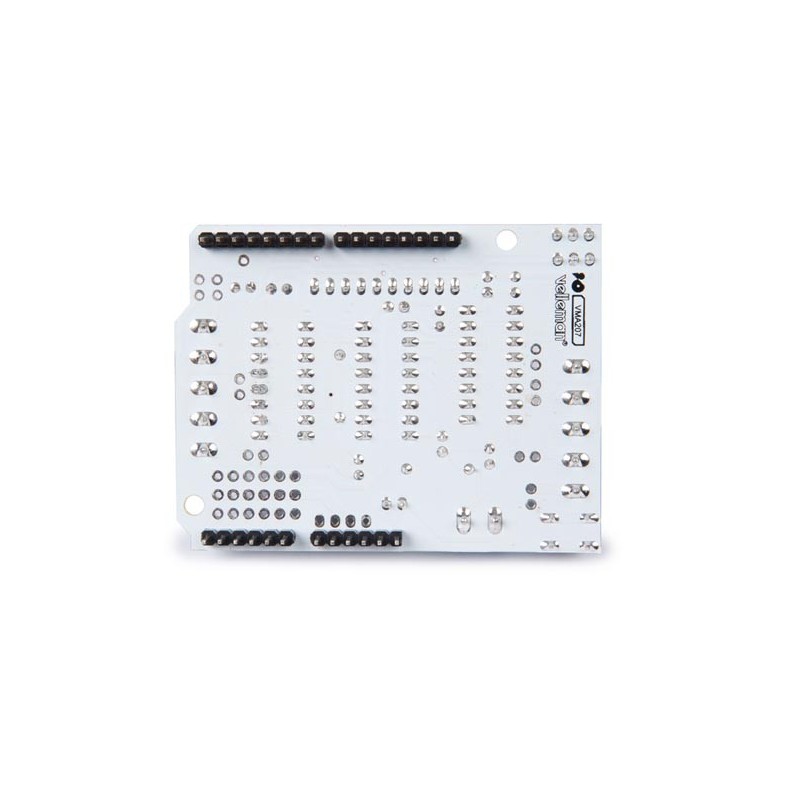

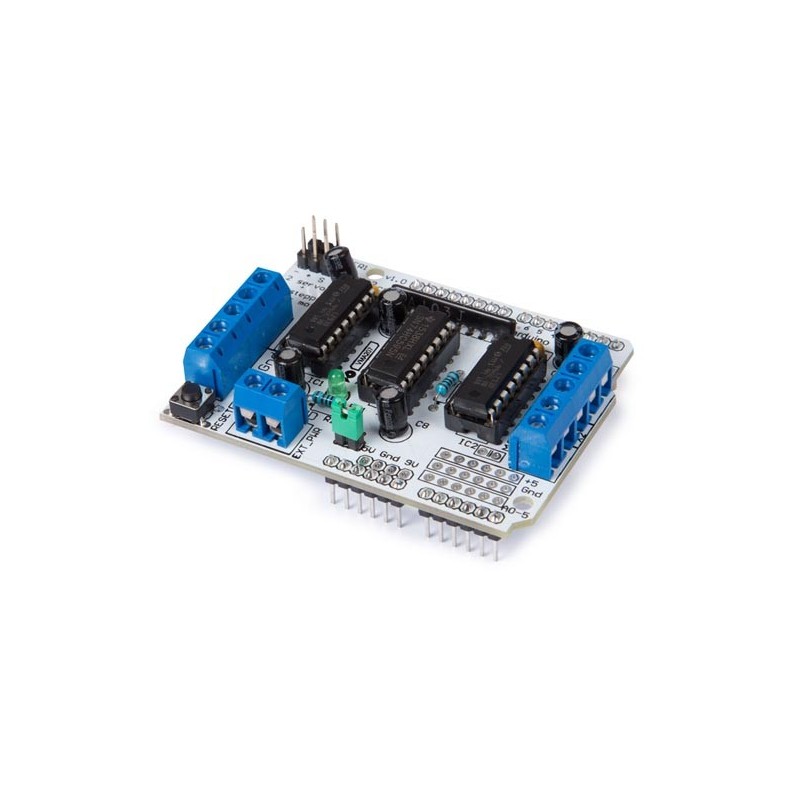

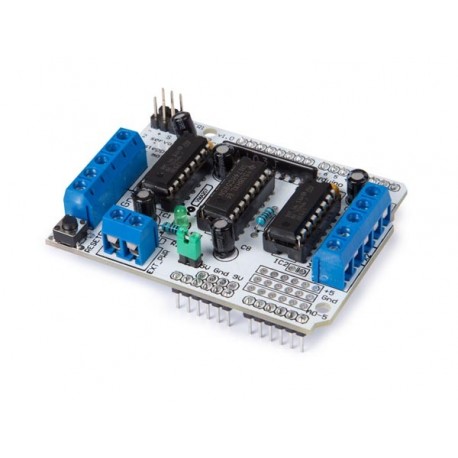

SHIELD CONTÔLEUR DE MOTEURS L293D POUR ARDUINO® WPSH207

IKEKIT0116

Nouveau produit

Modèle WPSH207

Le shield inclut deux drivers L293D et un registre à décalage 74HC595. Celui-ci étend 3 broches de l'Arduino jusqu'à 8 broches pour contrôler le sens de rotation des drivers. Les sorties 'output enable' du L293D sont directement connectées aux sorties PWM de l'Arduino (modulation de largeur d'impulsions).

Plus de détails

En achetant ce produit vous pouvez gagner jusqu'à 1 point de fidélité. Votre panier totalisera 1 point pouvant être transformé(s) en un bon de réduction de 0,15 €.


16,90 € TTC

Ajouter à ma liste d'envies

Fiche technique

Dimensions 6.8 cm x 5.5 cm x 2 cm

En savoir plus

Modèle WPSH207

Le shield inclut deux drivers L293D et un registre à décalage 74HC595. Celui-ci étend 3 broches de l'Arduino jusqu'à 8 broches pour contrôler le sens de rotation des drivers. Les sorties 'output enable' du L293D sont directement connectées aux sorties PWM de l'Arduino (modulation de largeur d'impulsions).
  • 2 puces L293D
  • 4 ponts en H
  • 0.6 A par pont (1.2 A en courant de crête)
  • protection thermique
  • diodes de roue libre intégrées
  • max. 4 moteurs CC bidirectionnels
  • max. 2 moteurs pas-à-pas
  • des résistances 'pull down' désactivent les moteurs pendant la mise sous tension
  • 2 interfaces d'alimentation pour séparer la partie logique de la partie moteurs
  • borniers à vis pour moteurs et alimentation
  • convient aux moteurs de 4.5 VCC - 16 VCC
  • 2 connexions pour servomoteurs de modélisme de 5 V

  • dimensions: 6.8 cm x 5.5 cm x 2 cm


User manual

L293D Data Sheet

Library

Examples
