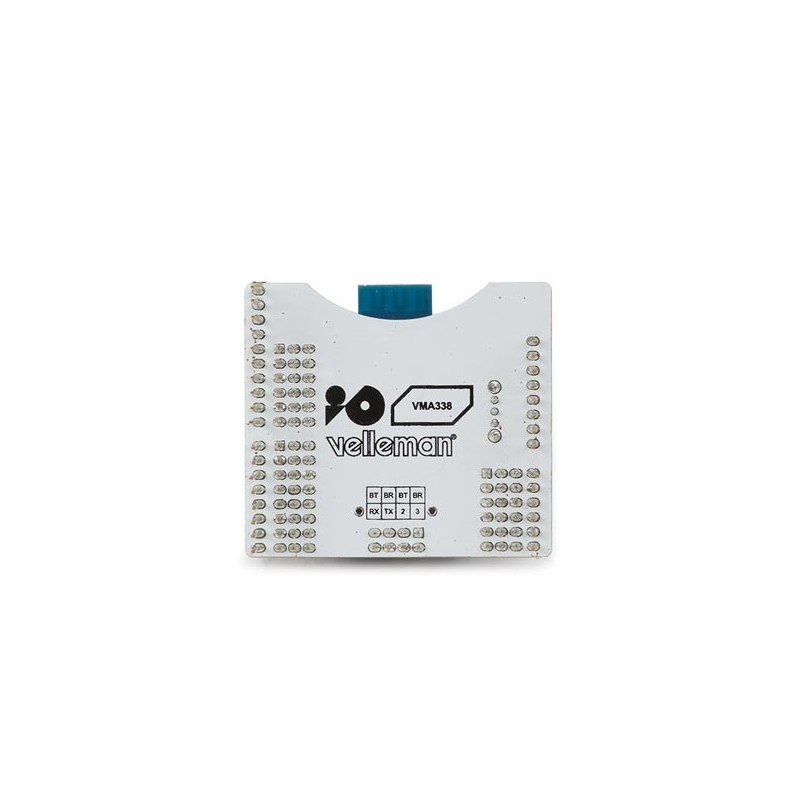

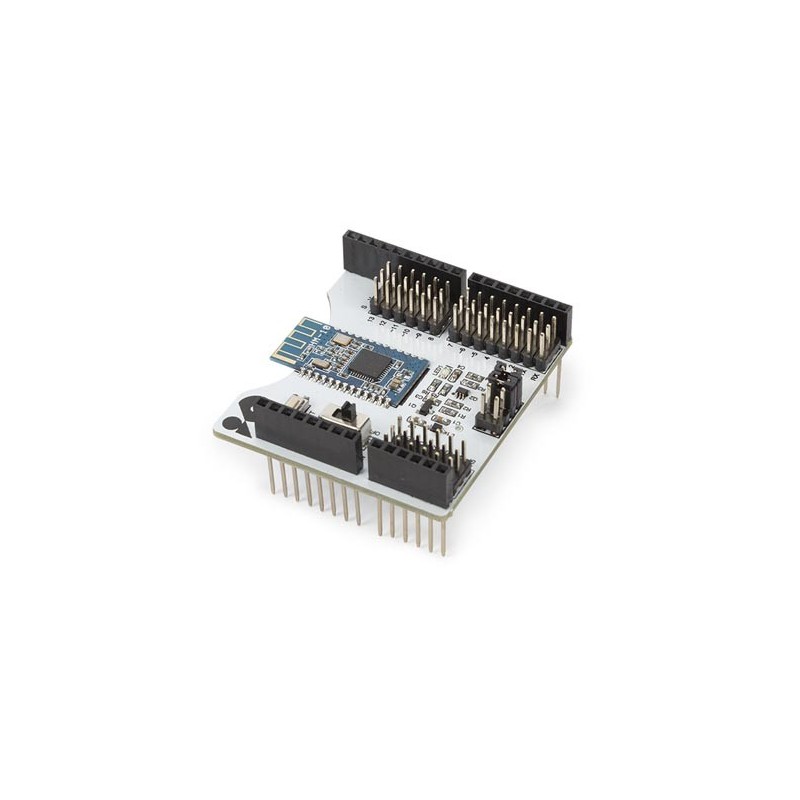

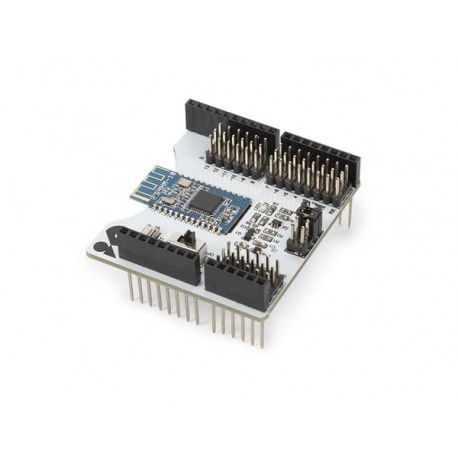

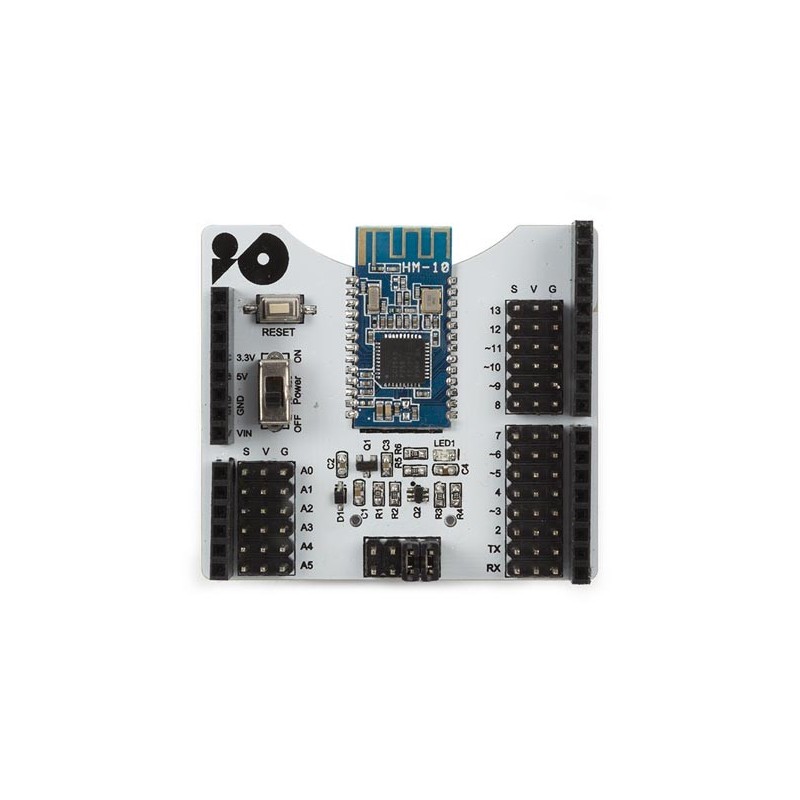

SHIELD SANS FIL HM-10 POUR ARDUINO® UNO WPSH338

Modèle WPSH338

Ce shield utilise un module HM-10 avec chip Bluetooth 4.0 CC2541 de Texas Instruments®, complètement compatible avec Arduino UNO. Le shield énvoie les données des broches numériques et analogiques vers le connecteur 3 broches, via ce connecteur permettant de connecter facilement des capteurs.

• envoie 14 broches numériques depuis le connecteur 3 broches
• envoie 6 broches analogiques depuis le connecteur 3 broches
• bouton de réinitialisation
• avec commutateur pour allumer/éteindre la communication sans fil
• avec jumper pour contrôler la communication série
• chip Bluetooth 4.0 CC2541 de Texas Instruments® intégré

• distance entre les broches: 2.54 mm
• chip Bluetooth® : Texas Instruments® CC2541
• protocole USB : USB V2.0
• fréquence de service: bande ISM de 2.4 GHz
• modulation: GFSK (Gaussian Frequency Shift Keying)
• puissance de transmission: -23 dbm, -6 dbm, 0 dbm, 6 dbm, peut être modifié par commande AT
• sensibilité: ≤ 84 dBm à 0.1% BER
• vitesse de transmission: asynchrone, 6K bytes
• sécurité: authentification et cryptage
• services supportés: central & periférique UUID FFE0, FFE1
• consommation: 400-800 uA (veille), 8.5 mA (transmission)
• alimentation shield: 5 VCC
• alimentation HM10: 3.3 VCC
• température de service: de -5 °C à +65 °C
• dimensions: 54 x 48 x 23 mm
• poids: 19 g
